一、用途與特性

GQ40/50型鋼筋切斷機系列，是依據JG/T5085-1996標準生產的，它適用于建筑工程上各種鋼筋混凝土中普通碳素鋼及熱軋圓鋼和螺紋鋼，亦可切斷扁鋼、方鋼和角鋼，該機具有如下優點：

1、體積小、質量輕、結構緊湊、緊實可靠。

2、潤滑性能好：采用箱式封閉結構，齒輪飛濺潤滑，依次加油連續作業可用一個月以上。（油面應不低于油標刻度線使機器始終處于良好的潤滑狀態）。

3、功能耗損少：因潤滑條件的改善，齒輪軸端采用滾動軸承，阻力小，與同類型切斷相比同負載功率可降低分之一。

4、移動方便：前輪轉向，機動靈活，維修方便。

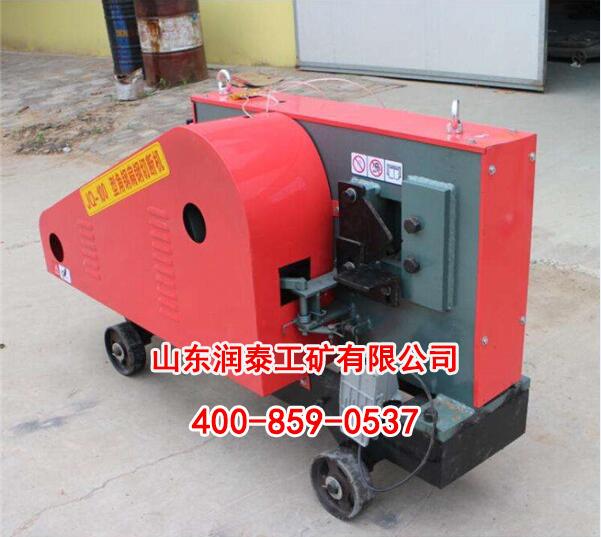

體積小、質量輕、結構緊湊、緊實可靠

二、主要技術參數

切斷鋼筋直徑：6-40/6-50mm（鋼筋抗拉強度Uh≤450MPa以下）

切斷扁鋼最大規格：70×15/80×18mm

切斷方鋼最大規格：（Q235-A）32×32/40×40mm2(50切斷）

切斷角鋼最大規格：50×50/63×63mm2

切刀公稱沖程：34/40mm

連續切斷次數：32/28次/min

電動機：型號：Y90L-2/Y112M功率：2.2/4kw

電壓：380v

轉速：2880r/min

外形尺寸：1190×450×680/1280×480×740mm

整機質量：485kg/640kg

鋼筋直徑在20mm上下同時切斷根數推薦表

注：切斷低合金螺紋鋼筋時最大直徑不大于Φ32Φ36mm

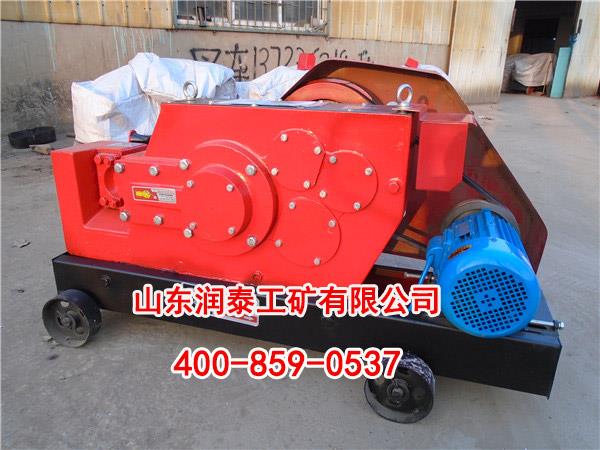

前輪轉向，機動靈活，維修方便

三、機器的主要結構

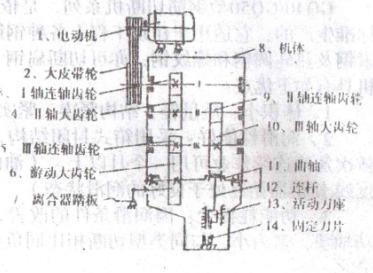

該機由行走輪組、傳動結構、機體、離合裝置、刀頭、刀座等組成（見傳動系統圖）

如傳動系統圖所示，電動機I經V型帶傳動使大皮帶輪轉動，而在同軸上的連軸齒輪3與II軸的大齒輪4嚙合，II軸的連軸齒輪9與III軸的大齒輪100嚙合，III軸連齒輪5又與曲軸上游動大齒輪6嚙合，傳遞給曲軸的扭力帶動剪切連桿是12推動剪刀刀座13進行剪切。
